LE VÉTRA BERLIET ELR (L'autobus électrifié)  page 2

L'ELR est traité sur 2 pages     Page 1    Page 2

Données techniques de l'ELR Toulonnais

Immatriculation de l'ELR

Numéro de parc d'origine

N° de châssis

Immatriculation

Année d'immatriculation

90

906 / 6CO49

860 FM 83

1961



Caractéristiques du VÉTRA BERLIET ELR

Places assises

21

Longueur hors-tout

10,695 m

Places debout

70

Largeur hors-tout

2,50 m

Total passagers

91

Hauteur pavillon

3,25 m

Disposition des portes  4-4-2

1 porte à 2 vantaux à l'avant

1 porte à 4 vantaux au milieu

 1 portes à 4 vantaux à l'arrière

Fabrication

Vétra sur châssis et caisse de l'autobus Berliet PLR

Empattement

5,58 m

Moteur

Alsthom TA-635

Porte-à-faux avant

2,30 m

Puissance

140 CV

Porte-à-faux arrière

2,814 m

Vitesse maximum

55 km / h

Voie avant



Pont arrière

Durand hypoïde FPAH5

Voie arrière



Pneus



Poids à vide

10,06 t

Jantes



P.T.C

16,20 t

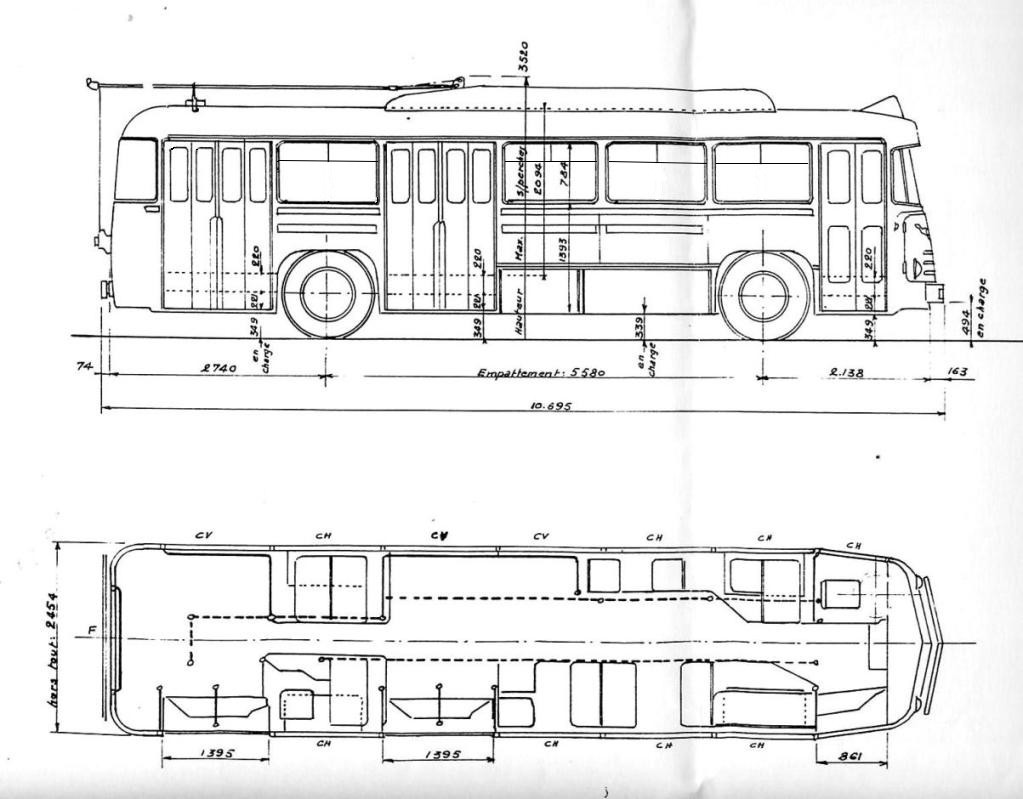

Plans et diagramme de l'ELR type RMTT de Toulon

Par rapport à d'autres ELR, notamment les véhicules marseillais, l'ELR de Toulon, a des demi-baies supérieures légèrement différentes. En effet, elles sont  partagées en 2 sur le trolleybus toulonnais et sont en une seule partie sur les marseillais. Ça se voit parfaitement sur les photos.( merci à Jean-Marc Audirac pour ces précisions)

Coll. R.Le Corff - Plan de l'ELR vue latérale et vue de dessus-    Cliquer pour agrandir




Sources :

"1880  -1980: Un siècle de transports en commun dans l'agglomération toulonnaise" par Gabriel Bonnafoux (†) et Albert Clavel - Autocars, autobus, trolleybus de France 1950-1980 par Jean-Henri Manara et Nicolas Tellier -

Remerciements à Jean-Marc Audirac pour les précisions sur les baies des ELR.

Photos : Jean Capolini -  Collection Georges Muller -Jean-Henri Manara- Jean-Paul Fournier - Article d'Albert Clavel paru dans Charge Utile Magazine  N°107 : "Les trolleybus Toulonnais, 24 ans de traction électrique au soleil". A voir absolument, ce petit livre passionnant et richement illustré de photos d'époque dont beaucoup en couleurs : 75 ans de trolleybus à Saint-Étienne (1942- 2017) par Philippe Valla aux éditions ARF (Amis du Rail du Forez)
