Les motrices série L dites "mixtes Toulon à dossiers fixes"

Les motrices de la série L furent la première série construite pour le réseau de Marseille en 1898, au nombre de 11 exemplaires. Les 11 véhicules de ce type furent expédiés à Toulon entre 1898 et mai 1901, ils furent rendus à ce réseau en 1907.

9 motrices série L furent acquises d'occasion au réseau de Marseille, 3 en 1904 et 6 autres en 1935. Sur le réseau marseillais, elles portaient les numéros 667, 670, 671, 672, 675 et 676. A Toulon, elles étaient numérotées de 337 à 353 par chiffres impairs comme c'était la norme sur le réseau toulonnais. Elles furent démolies entre 1946 et 1952.

Motrice série L

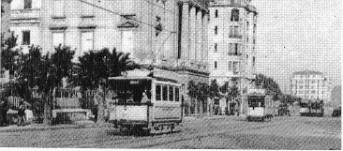

Photo Col. Gabriel Bonnafoux - Ci-dessus sur cette photo hélas de très médiocre qualité, une motrice série L sur le boulevard de Strasbourg.

Photo RATVM - Jean Robert - Une motrice série L à châssis vitrés amovibles prise ici sur le réseau de Marseille. Les série L construites en 1898 avaient une puissance de 54 Cv délivrée par 2 moteurs de 27 Cv.

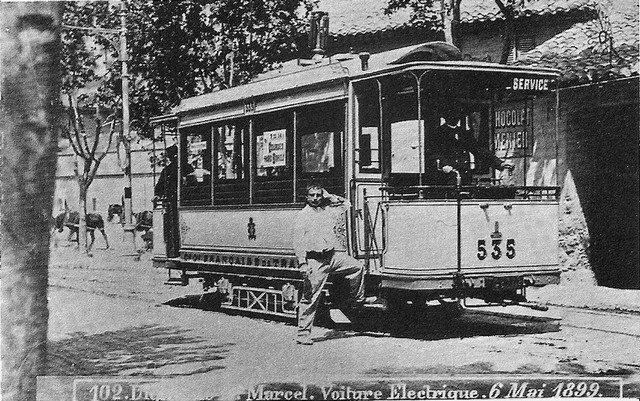

Cliché CGFT Arch. RATVM, extraite du livre de J. Laupiès - R. Martin - Motrice série L N° 535 sur le réseau de Marseille. Cliché daté du 6 mai 1899.

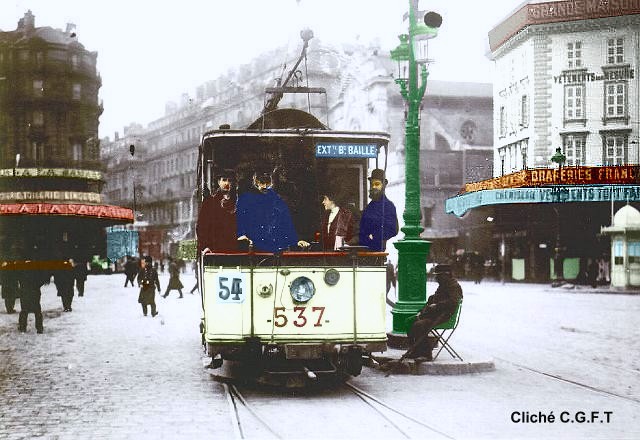

Photo CFGT colorisée par Frédéric Durante - ARTM - La motrice N°537 série L de 1898 en provenance de la Joliette aborde l'aiguille en direction de la Canebière. A droite de la photo un des kiosques de la C.G.F.T, présents sur tous les points stratégiques du réseau.

Photo sur le site de Frédéric Durante - coll. Roland Martin - Motrice série L de 1898 N° 539 du réseau de Marseille prise en 1910. Elle roulera jusqu'en 1939 soit 41 années de service..

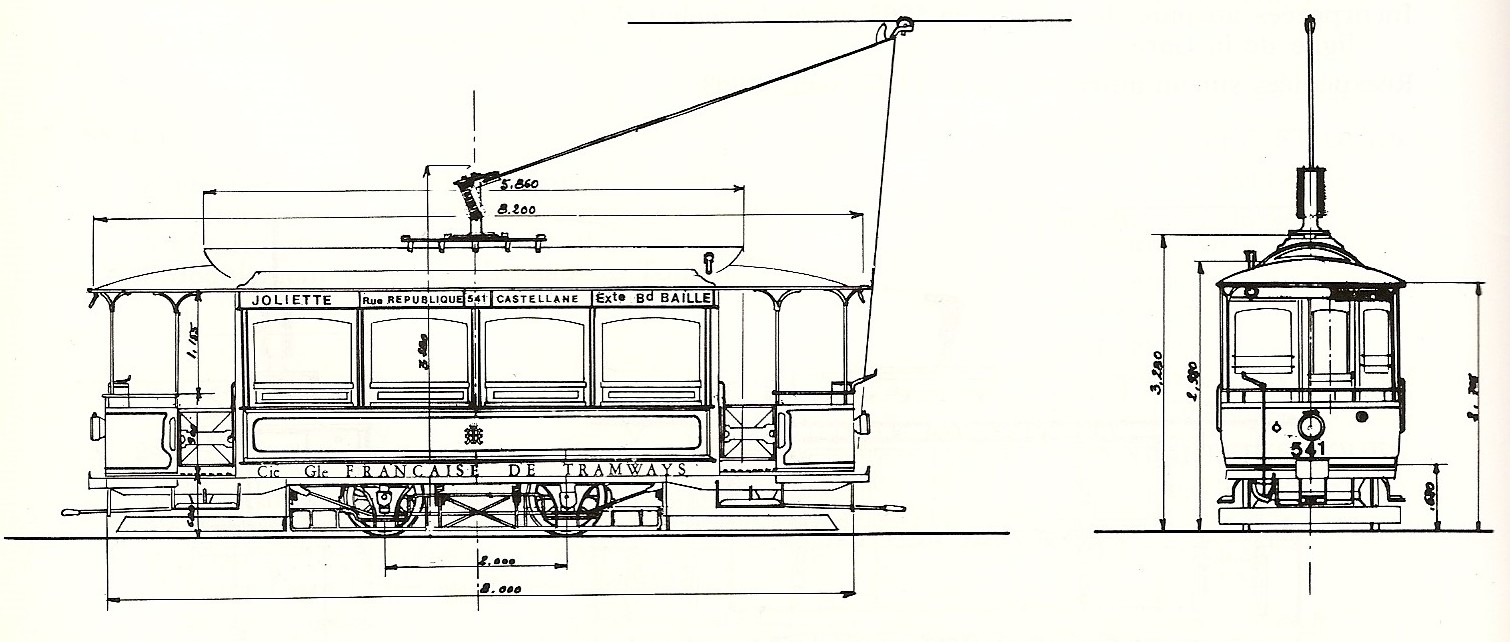

Diagramme motrice série L

Doc. J. Laupiès - R. Martin - Diagramme de la motrice série A (cliquer pour agrandir)

Caractéristiques de la motrice série L

Année de construction	1898	Fabrication	Française
Constructeur	Ateliers de Marseille C.G.F.T	Longueur	8,000 m
Places assises	24	Largeur	2,000 m
Places debout	26	Hauteur	3,280 m
Total passagers	50	Empattement truck	2,000 m
Carrosserie	Entièrement en bois - Pavillon sans lanterneau	Truck	Ivry à l'origine puis Blanc-Misseron à partir de 1910
Baies latérales	Châssis vitrés amovibles - 4 égaux par face.	Plates-formes	extrêmes avec accès latéraux à condamnation par portillons amovibles
Banquettes	en travers avec dossiers fixes	Suspensions	ressorts à lames
Moteurs	2 x GE-800 /4T	Puissance	2 x 27 cv = 54 cv
Résistances	-	Contrôleur	-
Disjoncteur	-	Interrupteur
Prise de courant	par perche Blackwell à l'origine	Poids à vide	8,530 t
Freins	à vis, à engrenage, à cale	P.T.C	12,205 t
*Effectif ()**	9 numérotées de 337 à 353 par chiffres impairs	Démolition	entre 1946 et 1952
(*) 3 motrices furent acquises en 1904 d'occasion au réseau de Marseille, 6 autres en 1935.
